Edificio Mapfre, Barcelona, cubierta vegetal

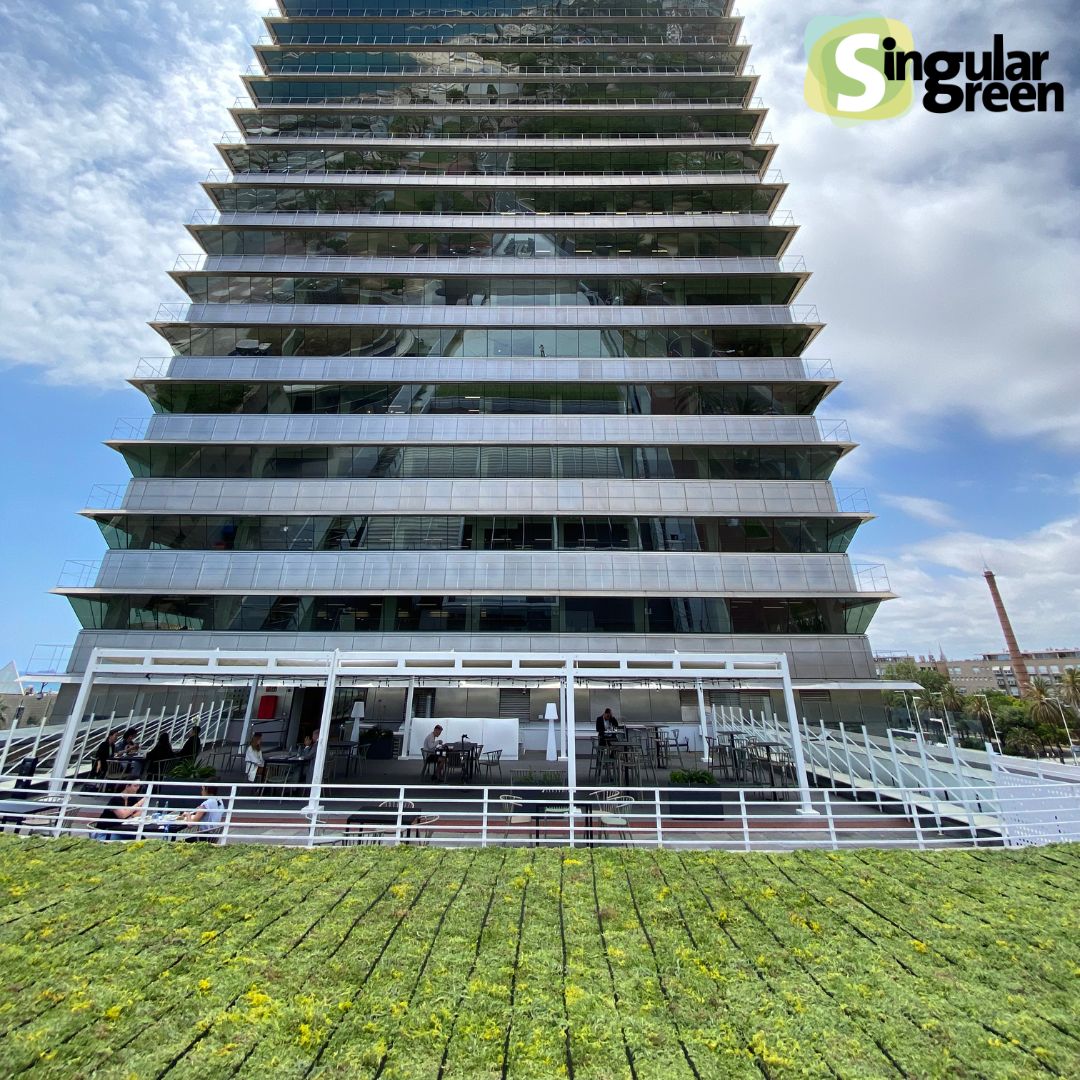

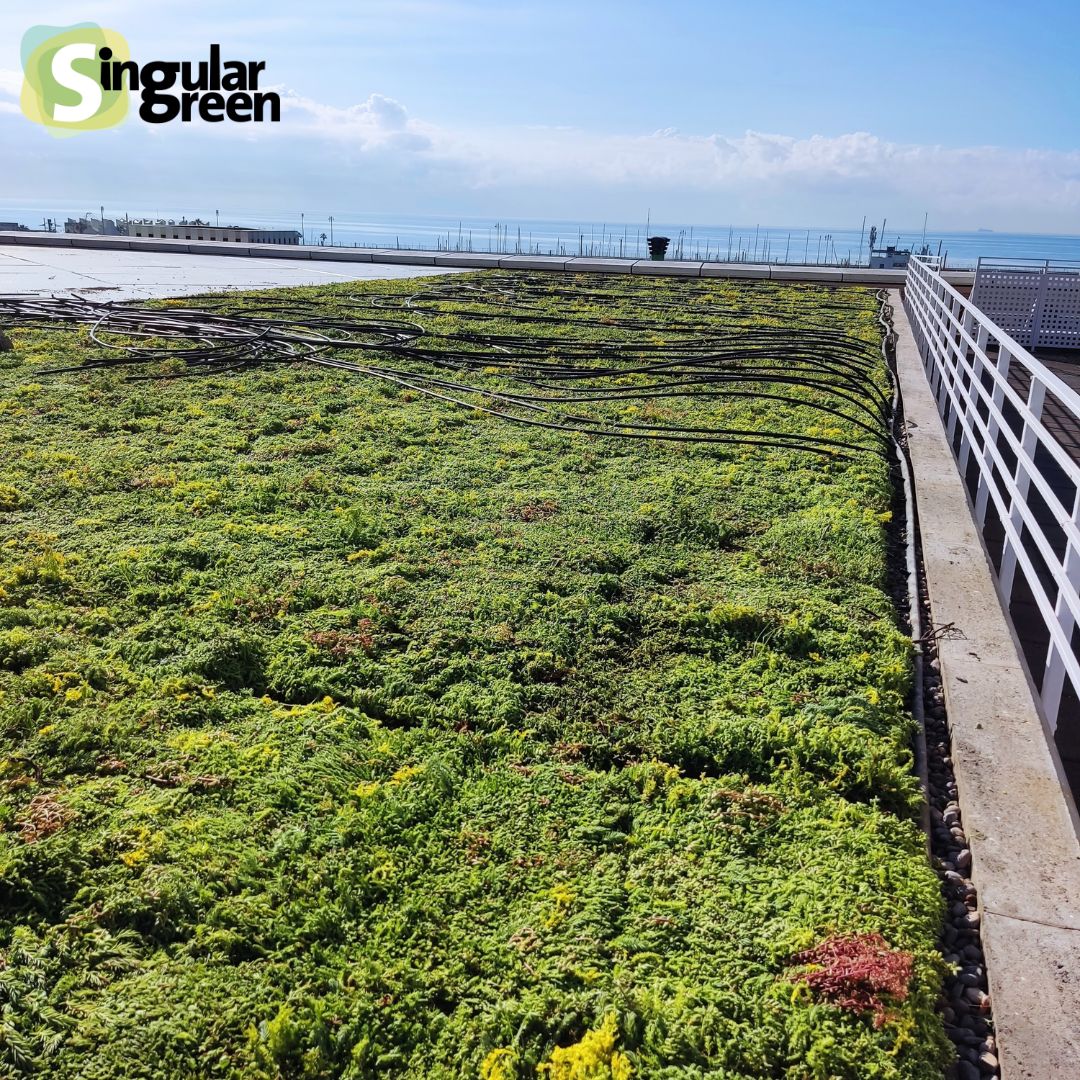

La Torre Mapfre de Barcelona, uno de los edificios más altos de la ciudad, cuenta con 99 m2 de cubierta vegetal.

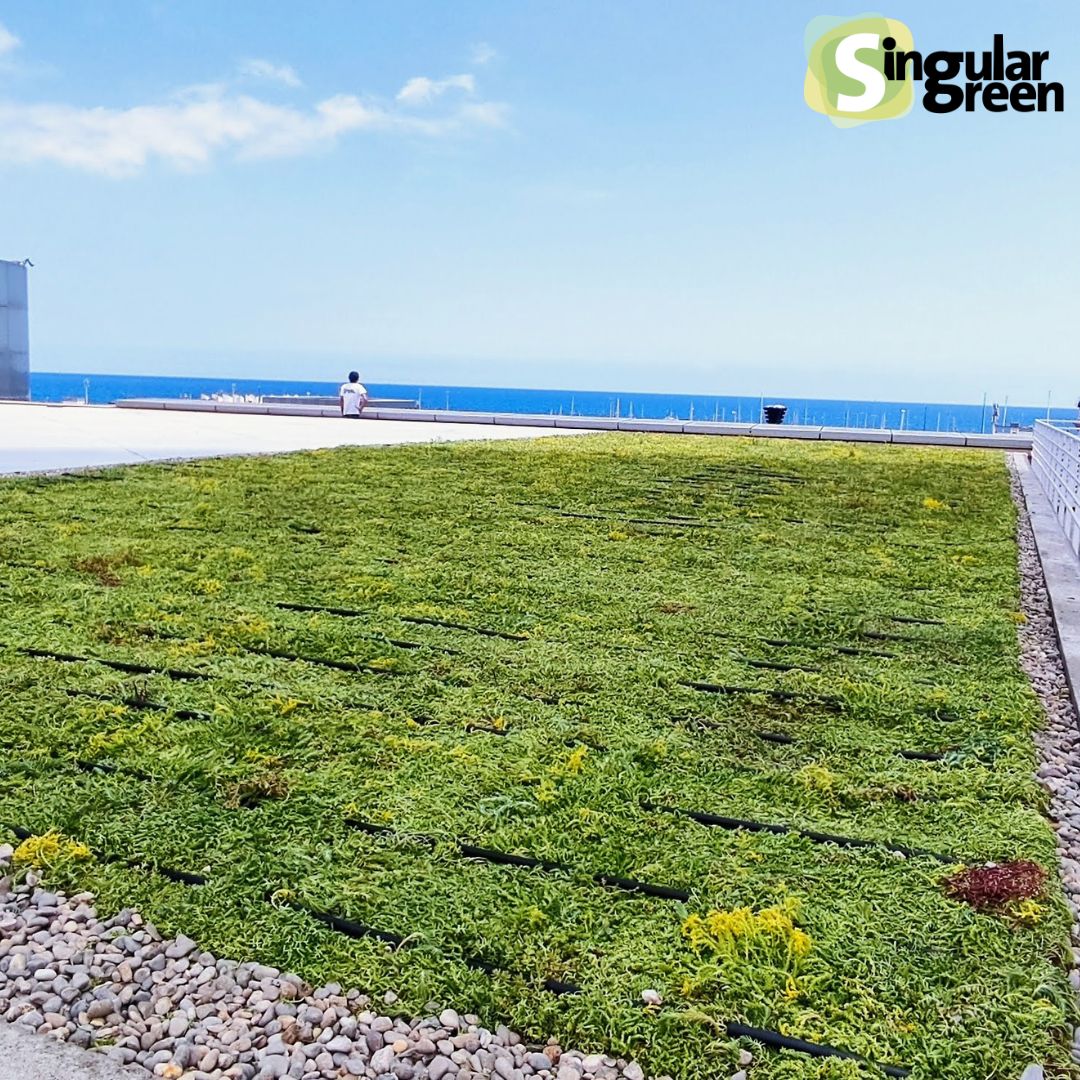

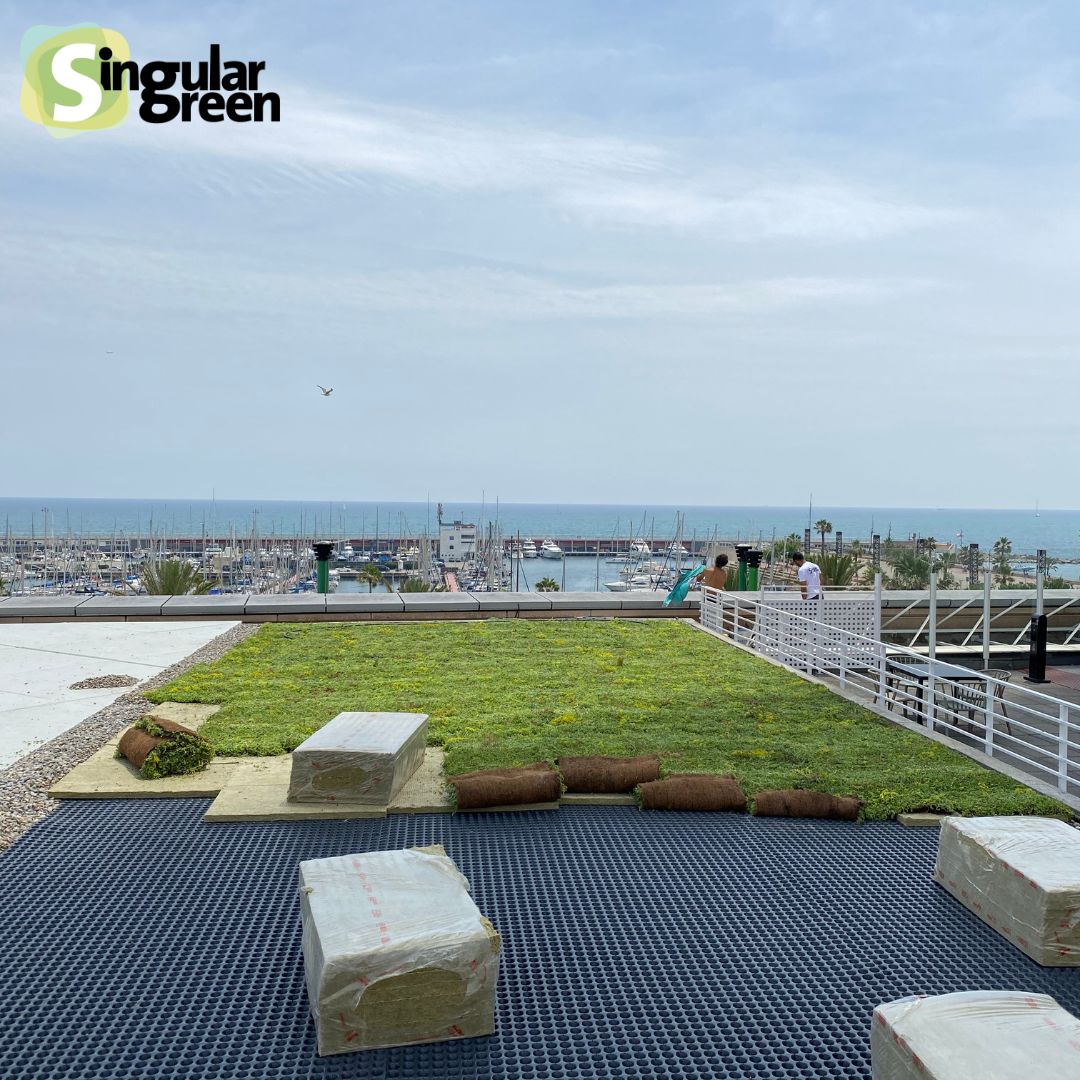

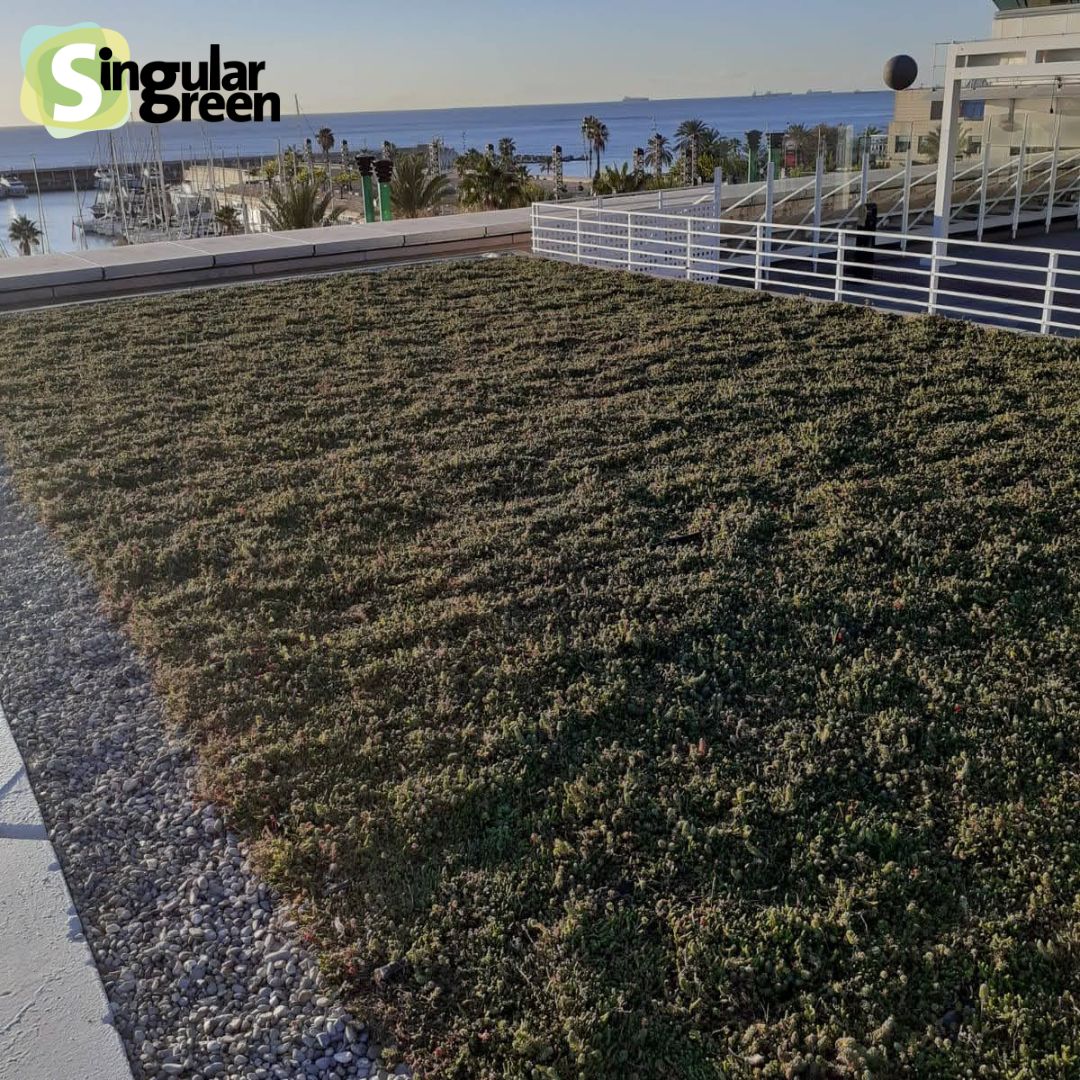

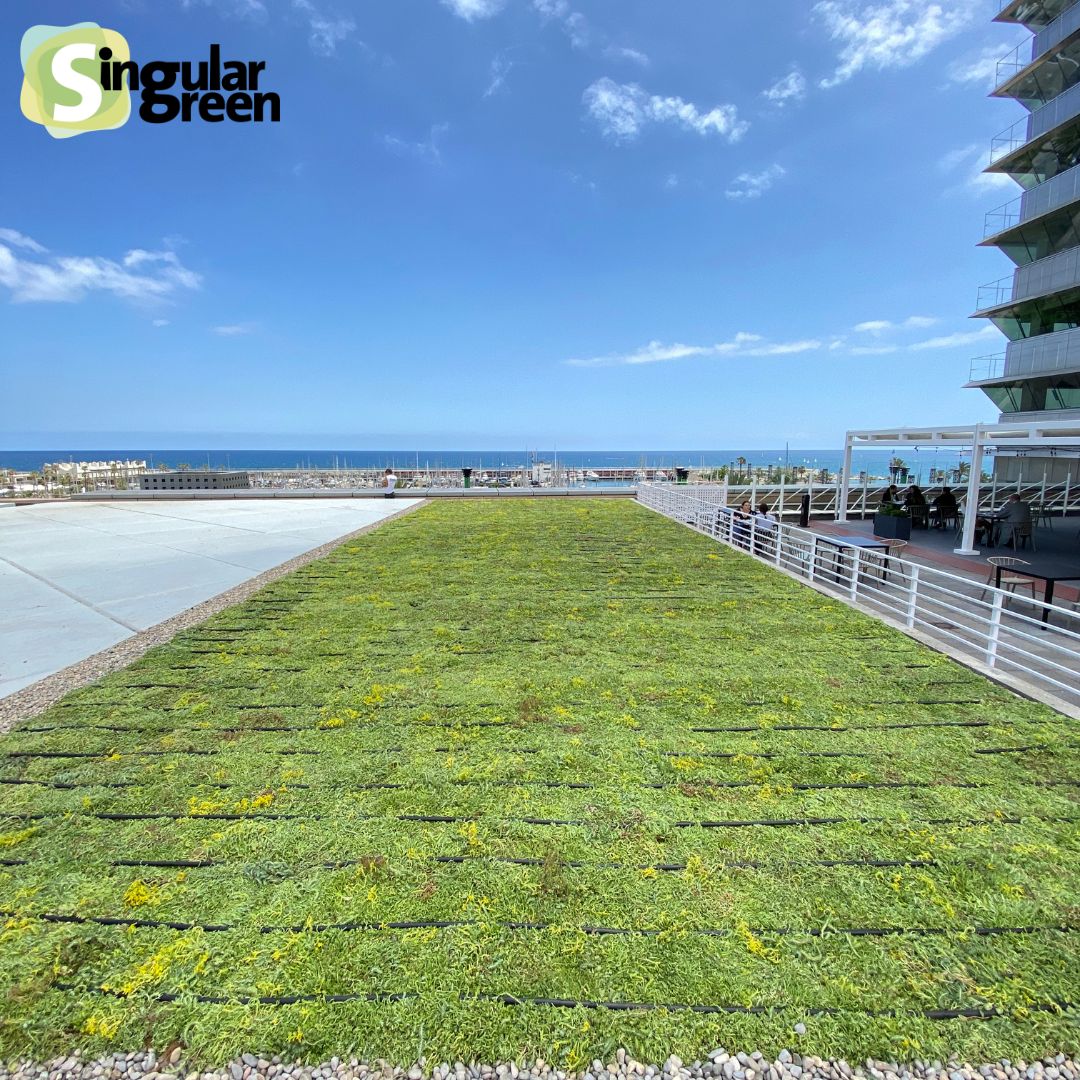

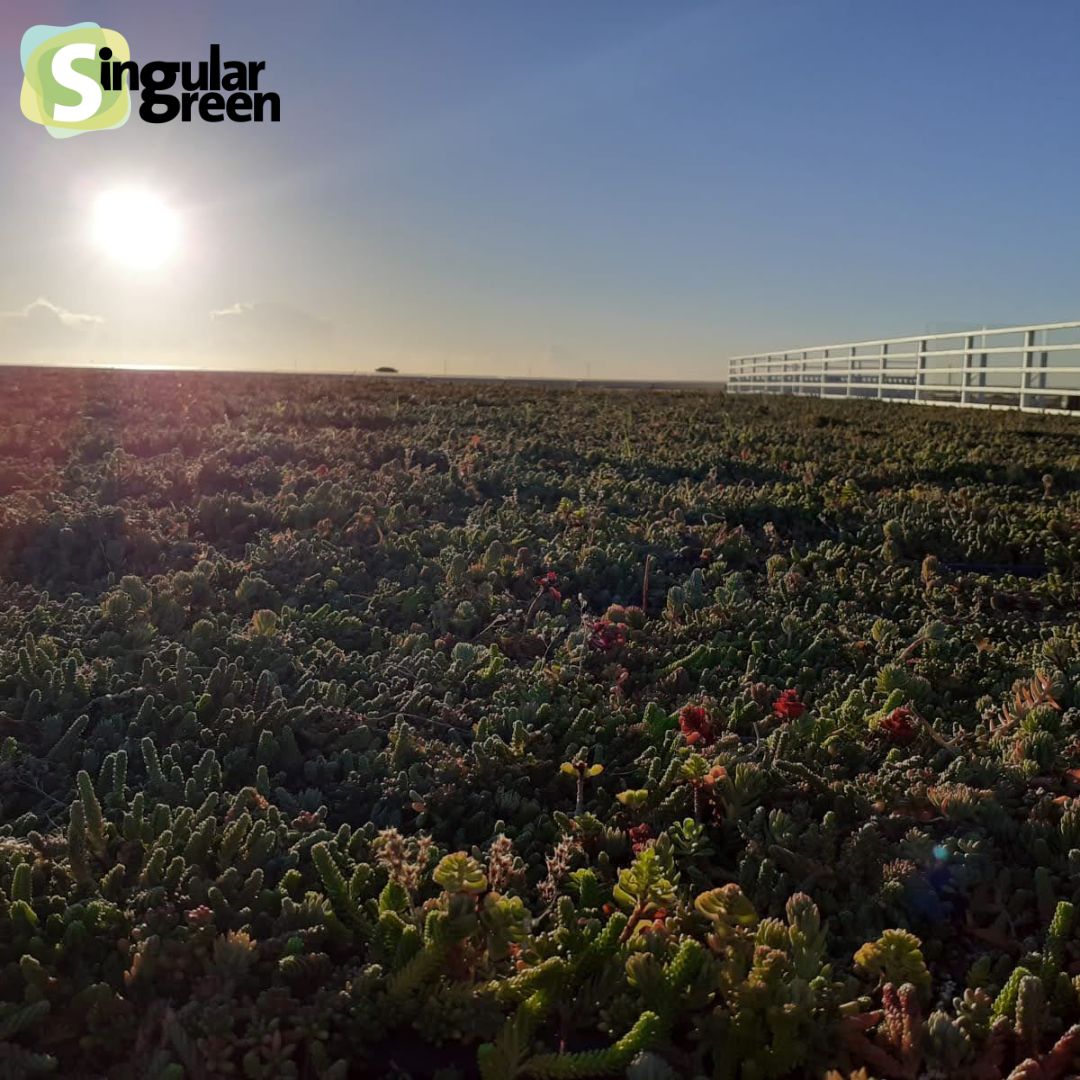

El sistema Rizoma utiliza la última tecnología en sustratos sintéticos, los paneles de lana de roca realizan las funciones de capa de retención, drenaje y sustrato, con un espesor de sólo 4 cm. Sobre ellos se colocan especies de Sedum o tepes de césped, obteniendo un espesor total del sustrato de 7 cm.

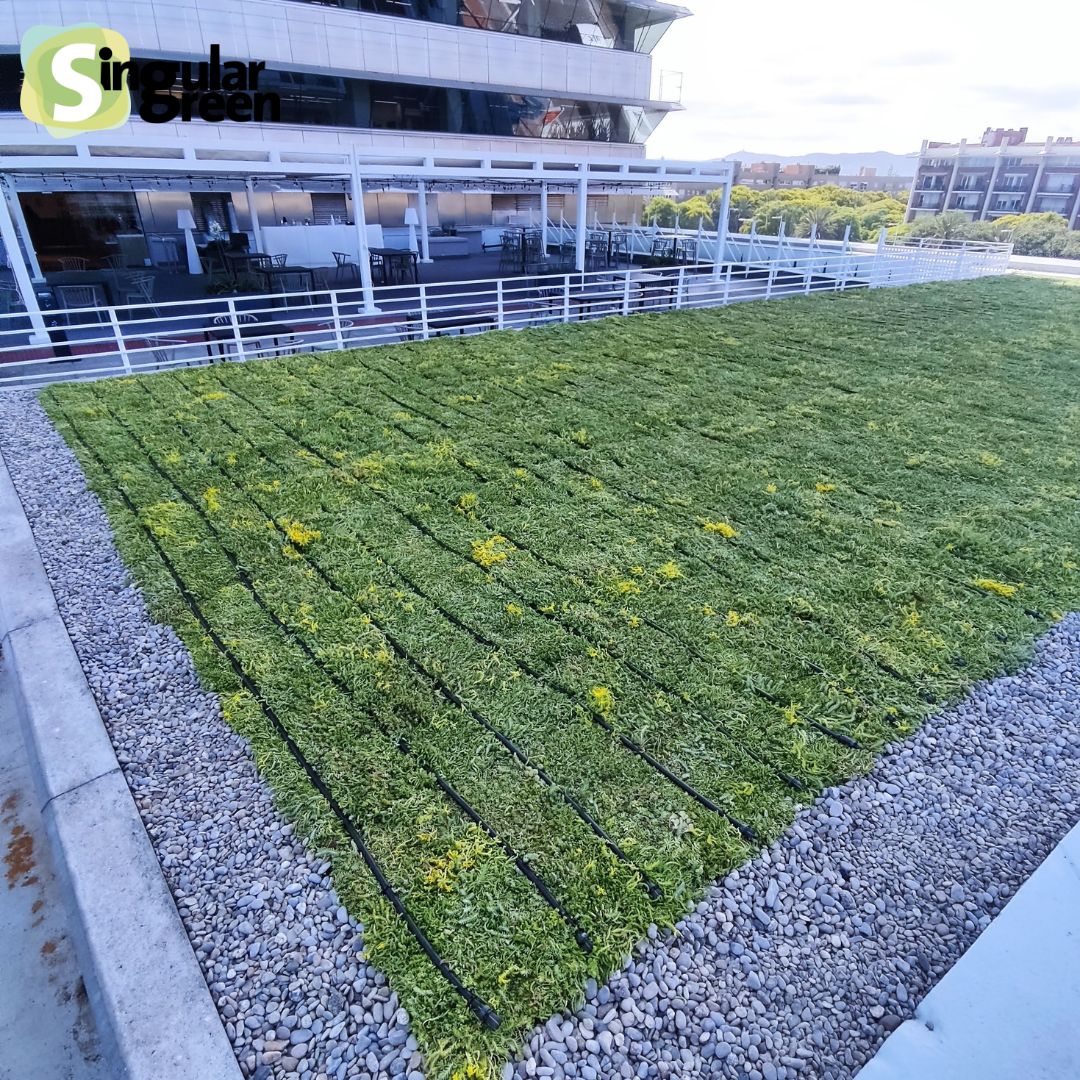

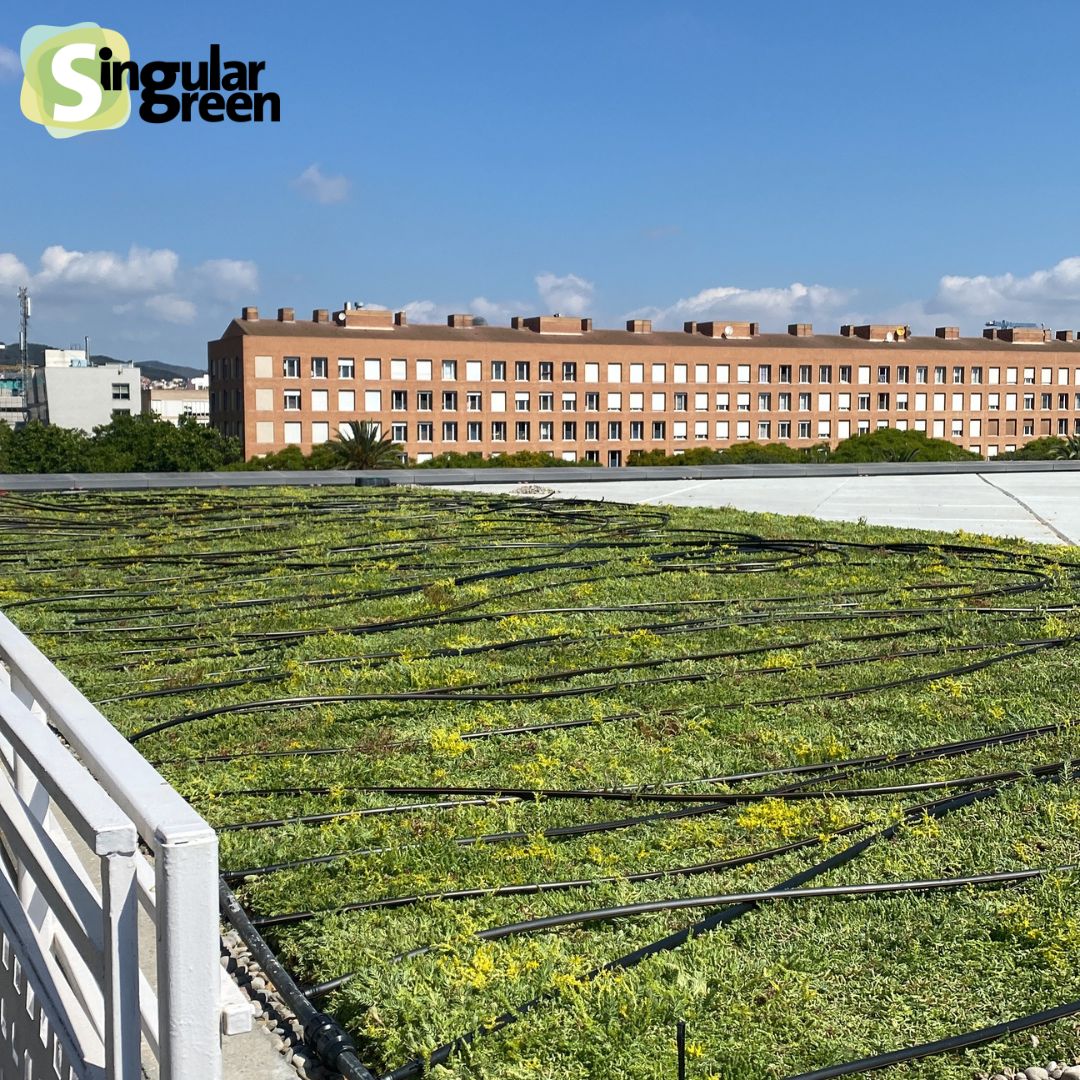

En este caso se dispone un sistema de riego por goteo por encima del tepes.
ELIGE EL TIPO DE ACABADO PARA VER LA DESCRIPCIÓN DEL SISTEMA
DESCRIPCIÓN DEL SISTEMA PARA PRESUPUESTOS
Suministro e instalación de cubierta vegetal RIZOMA de SingularGreen, compuesta por capa separadora SG-GT2 de 200 gr/m2, sustrato inerte SG-L25 para cubiertas vegetales de 25 mm de espesor, terminación vegetal mediante colocación de tepe de sedum de especies seleccionadas por un técnico de SingularGreen.
Instalación de sistema de riego formado por tubería de riego SG-R16, incluida parte proporcional de codos, uniones y tubería de distribución, centralización de riego SG-A24R con dosificación de fertilizante automática, y sistema de telecontrol y telegestión de riego GALCON GSI, con alertas de caudal y eléctricas por correo electrónico. Incluye programación, puesta a punto y seguimiento de alertas por SingularGreen.
El equipo de riego deberá ubicarse protegido de la intemperie y del acceso a personal no autorizado,para garantizar su durabilidad y evitar su manipulación por terceras personas no cualificadas. Los puntos de agua, electricidad y desagüe se suponen junto a la zona de obra.
No incluye obras de preparación de la zona, impermeabilización, encuentros perimetrales ni medios de elevación.
DESCRIPCIÓN DEL SISTEMA PARA PRESUPUESTOS
Suministro e instalación de cubierta vegetal RIZOMA de SingularGreen, compuesta por capa separadora SG-GT2 de 200 gr/m2, sustrato inerte SG-L40 para cubiertas vegetales de 40 mm de espesor, terminación vegetal mediante plantación de 25 plantas/m2 de especies crasas seleccionadas por un técnico de SingularGreen.
Instalación de sistema de riego formado por tubería de riego SG-R16, incluida parte proporcional de codos, uniones y tubería de distribución, centralización de riego SG-A24R con dosificación de fertilizante automática, y sistema de telecontrol y telegestión de riego GALCON GSI, con alertas de caudal y eléctricas por correo electrónico. Incluye programación, puesta a punto y seguimiento de alertas por SingularGreen.
El equipo de riego deberá ubicarse protegido de la intemperie y del acceso a personal no autorizado,para garantizar su durabilidad y evitar su manipulación por terceras personas no cualificadas. Los puntos de agua, electricidad y desagüe se suponen junto a la zona de obra.
No incluye obras de preparación de la zona, impermeabilización, encuentros perimetrales ni medios de elevación.
DESCRIPCIÓN DEL SISTEMA PARA PRESUPUESTOS
- Suministro e instalación de cubierta vegetal RIZOMA de SingularGreen, compuesta por capa separadora SG-GT2 de 200 gr/m2, sustrato inerte SG-L40 para cubiertas vegetales de 40 mm de espesor, terminación vegetal mediante plantación de 25 plantas/m2 de especies crasas seleccionadas por un técnico de SingularGreen.
Instalación de sistema de riego formado por tubería de riego SG-R16, incluida parte proporcional de codos, uniones y tubería de distribución, centralización de riego SG-A24R con dosificación de fertilizante automática, y sistema de telecontrol y telegestión de riego GALCON GSI, con alertas de caudal y eléctricas por correo electrónico. Incluye programación, puesta a punto y seguimiento de alertas por SingularGreen.
El equipo de riego deberá ubicarse protegido de la intemperie y del acceso a personal no autorizado,para garantizar su durabilidad y evitar su manipulación por terceras personas no cualificadas. Los puntos de agua, electricidad y desagüe se suponen junto a la zona de obra.
No incluye obras de preparación de la zona, impermeabilización, encuentros perimetrales ni medios de elevación.
The final estimated price is :
DESCARGA LOS CATÁLOGOS CON INFORMACIÓN SOBRE TODAS LAS CUBIERTAS VEGETALES DISPONIBLES EN SINGULARGREEN
Dossier general con ejemplos sobre cubiertas verdes
Catálogo técnico de nuestros sistemas de cubiertas vegetales
Cubiertas vegetales SingularGreen
Información técnica
Summary
| Description | Information | Quantity | Price |
|---|---|---|---|
| Discount : | |||
| Total : | |||
FICHA TÉCNICA DEL SISTEMA SISTEMA
Descarga documentación para el cumplimiento del código tecnico:
| DETALLES CONSTRUCTIVOS: | ||
| PLIEGO DE CONDICIONES: | FORMATO DOCX | FORMATO PDF |
| PARTIDAS PRESPUESTARIAS: |
FORMATO BC3 |
FORMATO EXCEL |
| DOSSIER TÉCNICO (Pautas diseño): |
Memoria. Cumplimiento código técnico
- CTE. DB HS Salubridad.
- CTE. DB SI Seguridad en caso de incendio.
- NTE-QAA. Cubiertas: Azoteas ajardinadas.
- NTJ 11C Cubiertas verdes.
Resistencia al fuego
UNE‐EN 13823:2012 +A1:2016
Durante la realización del ensayo no aparecen llamaradas súbitas, no se aprecian humos procedentes de la muestra que no entren en el colector, ni distorsión ni derrumbamiento de la misma. No se produce caída de gotas inflamadas.
UNE‐EN ISO 11925‐2:2011
Se observan humos blancos, grises, escasos y ligeros. No se produce persistencia de la combustión ni puntos de ignición tras el ensayo. Las muestras se carbonizan en la zona de aplicación de la llama.
