Cubiertas vegetales transitables
Sistema Cántir
FICHAS TÉCNICAS DEL SISTEMA PARA CUBIERTAS TRANSITABLES (CÁNTIR)
Descarga documentación para el cumplimiento del código tecnico:
PARTIDA PRESUPUESTARIA para todo tipo de cubiertas vegetales (el ZIP incluye archivos dwg, pliego y documentación adicional)
DOSSIER TÉCNICO CV PISABLE
TRANSMITANCIA TÉRMICA
Si quieres descargar los detalles constructivos y conocer la descripción específica para prescibir una cubierta escoge el tipo de acabado: césped, plantado o semillado.
ELIGE EL TIPO DE ACABADO DE LA CUBIERTA PARA CONOCER LA DESCRIPCIÓN DEL SISTEMA

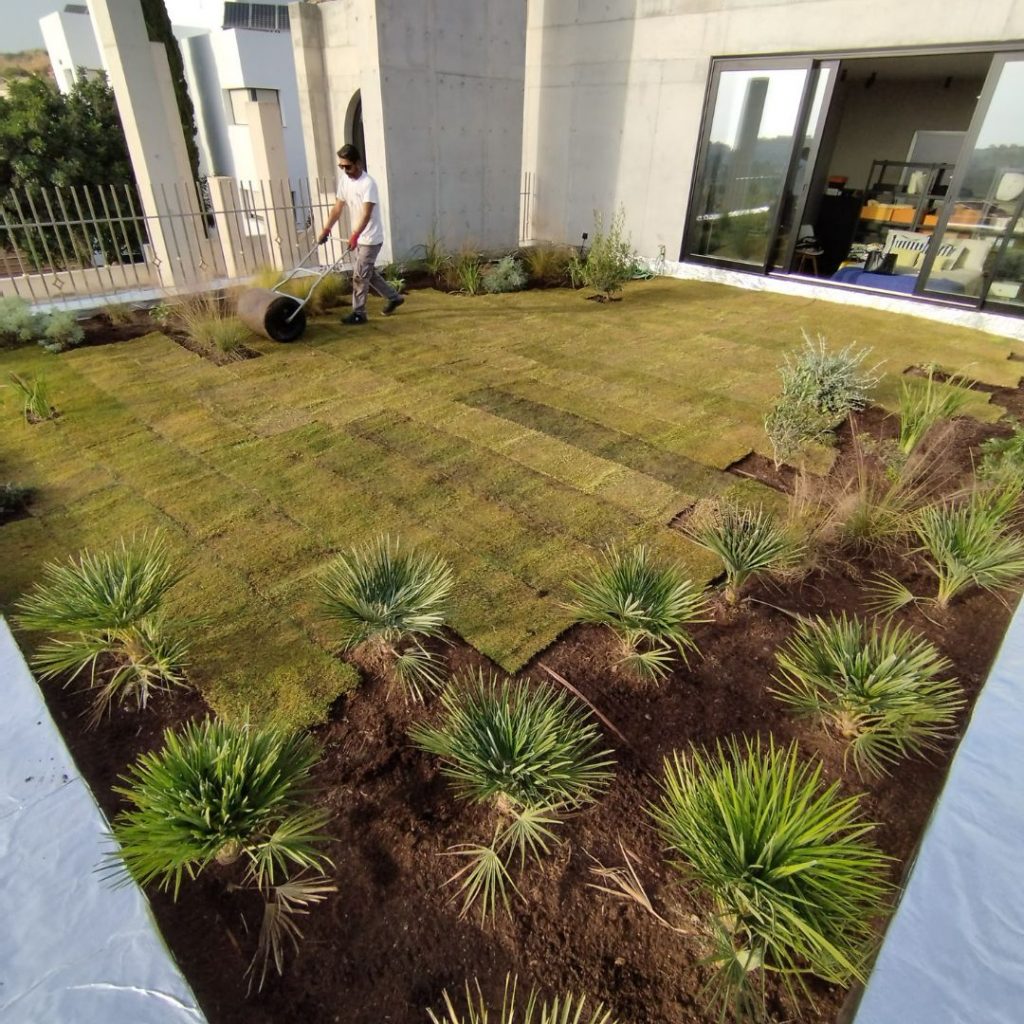

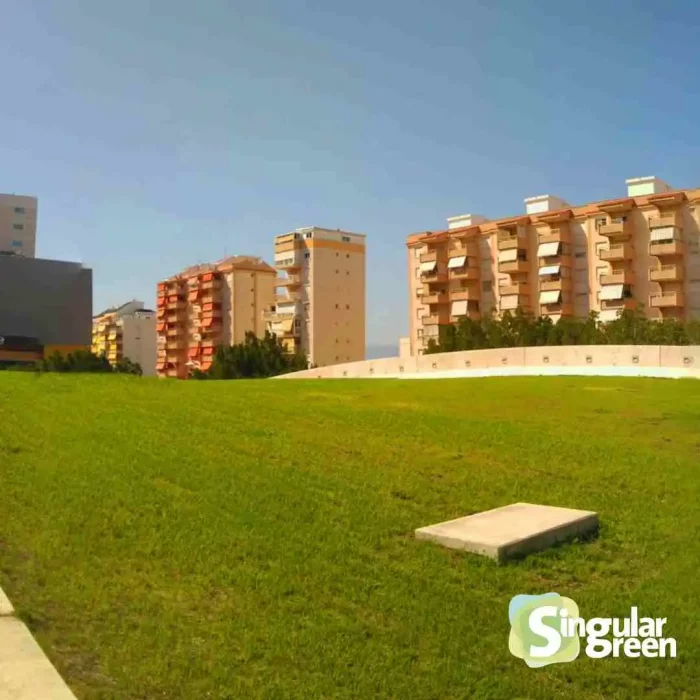

ACABADO CÉSPED
CUBIERTA CÁNTIR ACABADO CÉSPED
Suministro e instalación de cubierta vegetal CÁNTIR de SingularGreen, compuesta por capa separadora SG-GT2 de 200 gr/m2, capa SG-LN20 retenedora y drenante de HDPE de 20 mm de espesor con capacidad de retención de 6 ltr/m2, capa SG-GT2 de 200 gr/m2, sustrato SG-SCB específico para cubiertas vegetales de 10 cm de espesor medio y terminación vegetal mediante tepe de césped de especies seleccionadas por un técnico de SingularGreen.
Instalación de sistema de riego formado por tubería de riego SG-R16, incluida parte proporcional de codos, uniones y tubería de distribución, centralización de riego SG-A24R con dosificación de fertilizante automática, y sistema de telecontrol y telegestión de riego GALCON GSI, con alertas de caudal y eléctricas por correo electrónico. Incluye programación, puesta a punto y seguimiento de alertas por SingularGreen.
El equipo de riego deberá ubicarse protegido de la intemperie y del acceso a personal no autorizado,para garantizar su durabilidad y evitar su manipulación por terceras personas no cualificadas. Los puntos de agua, electricidad y desagüe se suponen junto a la zona de obra.
No incluye obras de preparación de la zona, impermeabilización, encuentros perimetrales ni medios de elevación.
ACABADO PLANTAS
CUBIERTA CÁNTIR ACABADO PLANTAS
Suministro e instalación de cubierta vegetal CÁNTIR de SingularGreen, compuesta por capa separadora SG-GT2 de 200 gr/m2, capa SG-LN20 retenedora y drenante de HDPE de 20 mm de espesor con capacidad de retención de 6 ltr/m2, capa SG-GT2 de 200 gr/m2, sustrato SG-SCB específico para cubiertas vegetales de 10 cm de espesor medio y terminación vegetal mediante colocación de 12 plantas/m2 en formato B28, de especies seleccionadas por un técnico de SingularGreen.
Instalación de sistema de riego formado por tubería de riego SG-R16, incluida parte proporcional de codos, uniones y tubería de distribución, centralización de riego SG-A24R con dosificación de fertilizante automática, y sistema de telecontrol y telegestión de riego GALCON GSI, con alertas de caudal y eléctricas por correo electrónico. Incluye programación, puesta a punto y seguimiento de alertas por SingularGreen.
El equipo de riego deberá ubicarse protegido de la intemperie y del acceso a personal no autorizado,para garantizar su durabilidad y evitar su manipulación por terceras personas no cualificadas. Los puntos de agua, electricidad y desagüe se suponen junto a la zona de obra.
No incluye obras de preparación de la zona, impermeabilización, encuentros perimetrales ni medios de elevación.
ACABADO SEMILLADO
CUBIERTA CÁNTIR ACABADO SEMILLADO
Suministro e instalación de cubierta vegetal CÁNTIR de SingularGreen, compuesta por capa separadora SG-GT2 de 200 gr/m2, capa SG-LN20 retenedora y drenante de HDPE de 20 mm de espesor con capacidad de retención de 6 ltr/m2, capa SG-GT2 de 200 gr/m2, sustrato SG-SCB específico para cubiertas vegetales de 10 cm de espesor medio y terminación vegetal mediante semillado de especies seleccionadas por un técnico de SingularGreen.
Instalación de sistema de riego formado por tubería de riego SG-R16, incluida parte proporcional de codos, uniones y tubería de distribución, centralización de riego SG-A24R con dosificación de fertilizante automática, y sistema de telecontrol y telegestión de riego GALCON GSI, con alertas de caudal y eléctricas por correo electrónico. Incluye programación, puesta a punto y seguimiento de alertas por SingularGreen.
El equipo de riego deberá ubicarse protegido de la intemperie y del acceso a personal no autorizado,para garantizar su durabilidad y evitar su manipulación por terceras personas no cualificadas. Los puntos de agua, electricidad y desagüe se suponen junto a la zona de obra.
No incluye obras de preparación de la zona, impermeabilización, encuentros perimetrales ni medios de elevación.
Resistencia al fuego
UNE‐EN 13823:2012 +A1:2016
Durante la realización del ensayo no aparecen llamaradas súbitas, no se aprecian humos procedentes de la muestra que no entren en el colector, ni distorsión ni derrumbamiento de la misma. No se produce caída de gotas inflamadas.
UNE‐EN ISO 11925‐2:2011
Se observan humos blancos, grises, escasos y ligeros. No se produce persistencia de la combustión ni puntos de ignición tras el ensayo. Las muestras se carbonizan en la zona de aplicación de la llama.
Memoria. Cumplimiento código técnico
- CTE. DB HS Salubridad.
- CTE. DB SI Seguridad en caso de incendio.
- NTE-QAA. Cubiertas: Azoteas ajardinadas.
- NTJ 11C Cubiertas verdes.
Composición del sistema cántir para techo vegetal transitable
(DETALLE CONSTRUCTIVO GENÉRICO CON ACABADO CÉSPED, SEMILLADO O PLANTADO)
El sistema de cubierta vegetal Cántir destaca por ser el más sencillo y versátil.
Se trata de una cubierta plana transitable, del tipo ajardinada extensiva que incorpora un riego por goteo que permite múltiples opciones de acabado vegetal, desde opciones de baja altura como césped o crasas hasta especies arbustivas y árboles.
El sustrato del sistema cántir está compuesto por una mezcla de componentes orgánicos (tierra vegetal, turba…) y componentes minerales granulares. El tipo y espesor del sustrato se determina en función del acabado vegetal.
ESPECIFICACIONES TÉCNICAS
PESO EN SATURACIÓN: De 120 a 550 kg/m²
ALMACENAMIENTO AGUA: 6 l/m²
PENDIENTE: 1-5%
CAPACIDAD DRENANTE: en ISO 12958: 10 l/(mxs)
RESISTENCIA COMPRESIÓN: 150 kn/m²
DURABILIDAD: garantía de por vida
El acabado vegetal puede ser variado en función del diseño:
– Césped
– Plantadas
– Semilladas
El montaje de una cubiertas transitable tiene ciertas similitudes con el montaje de las cubiertas vegetales no transitable.
La gran diferencia es el acabado vegetal, pero para que quede todo mucho más claro aquí está este video del montaje de una cubierta vegetal transitable
Las funciones que deben realizar los diferentes materiales de esta cubierta son;
- Impermeabilización
- Geotextil de 100-200gr gramaje.
- Lámina nodular ranurada
- Sustrato
- Riego
- Acabado vegetal
Beneficios de tener una cubierta vegetal transitable
REDUCEN EL EFECTO ISLA DE CALOR
La temperatura de las superficies de los techos verdes no suele exceder los 30 ºC, frente a los 70ºC de los convencionales.
MEJORAN EL AISLAMIENTO TÉRMICO
Los techos verdes tienen gran inercia térmica gracias al agua del sustrato.
Además, cuentan con la protección frente al viento y la sombra producida por la propia vegetación.
MEJORAN EL AISLAMIENTO TÉRMICO
Los techos verdes tienen gran inercia térmica gracias al agua del sustrato.
Además, cuentan con la protección frente al viento y la sombra producida por la propia vegetación.
MEJORAN EL AISLAMIENTO ACÚSTICO
El acabado vegetal (plantas + sustrato) reduce el ruido mediante la absorción de las ondas en el sustrato, y la reflexión en la vegetación.
MEJORA DE LA CALIDAD DEL AIRE
Las plantas son capaces de absorber cierta cantidad de elementos tóxicos volátiles que se encuentran en el aire.
Estos tóxicos los convierten en materia orgánica
HABILITAN NUEVOS ESPACIOS VERDES URBANOS
Gracias a las cubiertas verdes los espacios sin aprovechamiento en los edificios pueden tener una segunda oportunidad verde.
AUMENTO DE LA VIDA ÚTIL DE LA IMPERMEABILIZACIÓN
Se reducen los movimientos debido a dilataciones y contracciones y por otro lado, el sustrato protege a la lámina de los rayos ultravioletas
FOMENTA ESPECIES AUTÓCTONAS
Las cubiertas vegetales permiten la utilización de prácticamente cualquier especie vegetal, incluyendo las autóctonas.
AUMENTO DE LA BIODIVERSIDAD
No solo las especies vegetales plantadas se beneficiarán de ese espacio nuevo.
La fauna forma parte de la biodiversidad que potencia este tipo de solución basada en la naturaleza.
El sistema cántir es adecuado para todo tipo de cubiertas pisables
y tiene la posibilidad de distinto tipos de acabados
ASESORAMIENTO TÉCNICO
¿Eres arquitecto, interiorista o diseñador y necesitas ayuda en tu diseño?
SingularGreen proporciona asesoramiento técnico durante el diseño del proyecto, el desarrollo de la instalación y con carácter posterior. Nuestro objetivo es una perfecta instalación y puesta en marcha del jardín. Si necesitas información ponte en contacto con nosotros a través del formulario o llámanos al 966 282 640 – 673 768 624
PREGUNTAS FRECUENTES
A la hora de plantear una cubierta vegetal, además de todo lo explicado tenemos que tener en cuenta también los siguientes puntos:
- El presupuesto. En función del coste estimado se optará por un sistema u otro.
- La carga que soporta el forjado. Si contamos con forjado de poca resistencia buscaremos soluciones livianas.
- La orientación. Es muy importante a la hora de elegir nuestro acabado vegetal
- La inclinación. Si superamos ciertos grados de inclinación se deben plantear sistemas adicionales de drenaje y sujeción del terreno.
- Transporte de materiales a la cubierta.
Es importante considerar este punto para elegir sistemas fáciles de transportar en caso de acceso complicados.
En SingularGreen te aconsejaremos el mejor sistema o diseñaremos soluciones a medida para tu caso.
Tenemos que tener en cuenta que las láminas asfálticas, los productos impermeables más utilizados, son susceptibles de ser perforadas por las raíces y generar problemas de humedades.
Para evitar problemas de filtraciones se deben instalar láminas de PVC o EPDM y realizar las uniones de forma correcta.
Una cubierta vegetal es compatible con cualquier tipo de actividad, paseos, deportes, hostelería… solo tenemos que combinar, en función del tipo de especies, las superficies vegetales, con superficies aptas para la actividad existente.
En las cubiertas ajardinadas de bajo mantenimiento suelen utilizarse especies de Sedum y suculentas que no requieren ningún tipo de riego.
Sin embargo pueden y suelen ser colonizadas por especies invasoras que no garantizan el acabado estético inicial, esto se soluciona retirando anualmente estas especies invasoras.
En Alemania, según un informe sobre daños en la construcción, se puso de manifiesto que, mientras que el 80% de las cubiertas planas después de 5 años construidas, presentan los primeros daños, una cubierta vegetal, con una correcta elección de la impermeabilización y una buena ejecución de las uniones, tiene una vida útil casi interminable.
