Jardín Vertical Monumental (766,90 m²) + Celosía Perforada (190 m²) · Madrid
Jardín vertical en el campus corporativo MADNUM
Integración bioclimática monumental en el complejo terciario de Colonial: casi 1.000 m² de envolvente activa inspirada en la corteza del madroño, con recirculación integral del agua y más de 23.000 plantas en Méndez Álvaro, Madrid.
- Ubicación
- Madrid Campus MADNUM, Calle Méndez Álvaro 61
- Superficie de intervención
- 956,90 m² totales 766,90 m² jardín vertical hidropónico + 190 m² celosía
- Cliente / Promotor
- Inmobiliaria Colonial Complejo corporativo de oficinas y residencial mixto
- Sistema constructivo
- Sistema F+P Hidropónico Matriz mineral SG-L40 incombustible + Recirculación 100%
- Eficiencia hídrica
- Circuito cerrado 100% Telecontrol GALCON GSI y aprovechamiento de pluviales
- Densidad vegetal
- +23.000 plantas (30 ud/m²) Especies autóctonas y adaptadas al clima continental
Fotografías consolidadas (2025 – 2026)

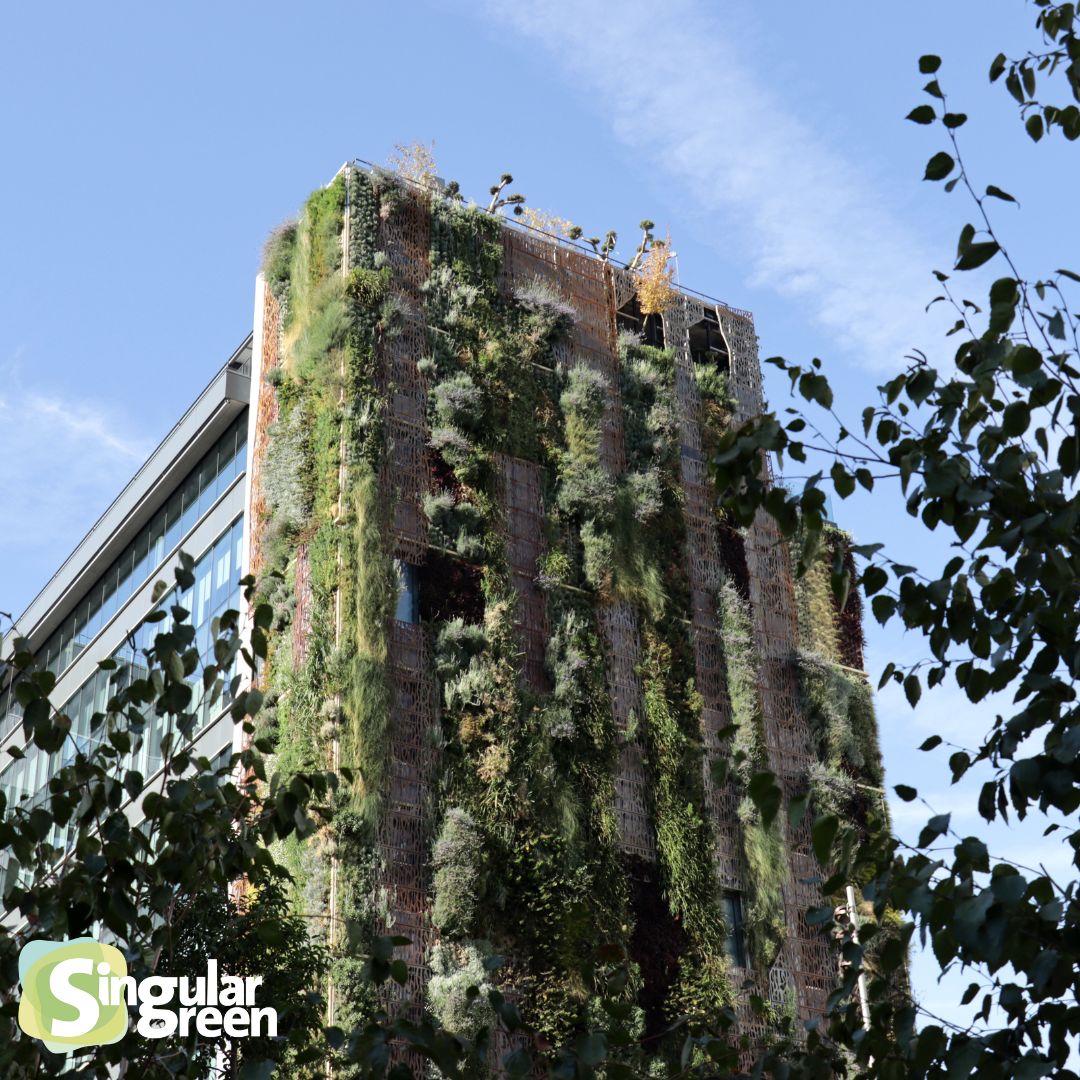

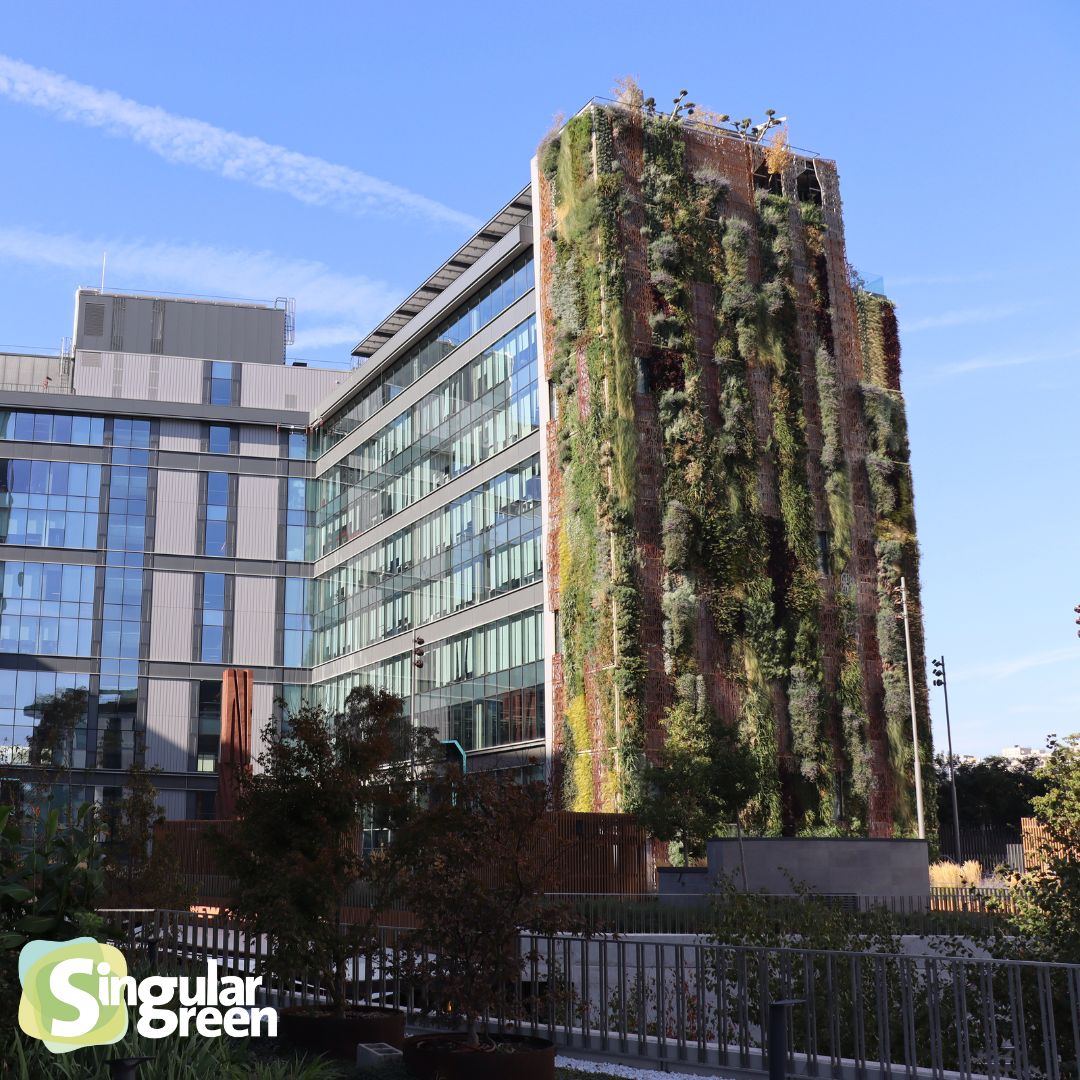

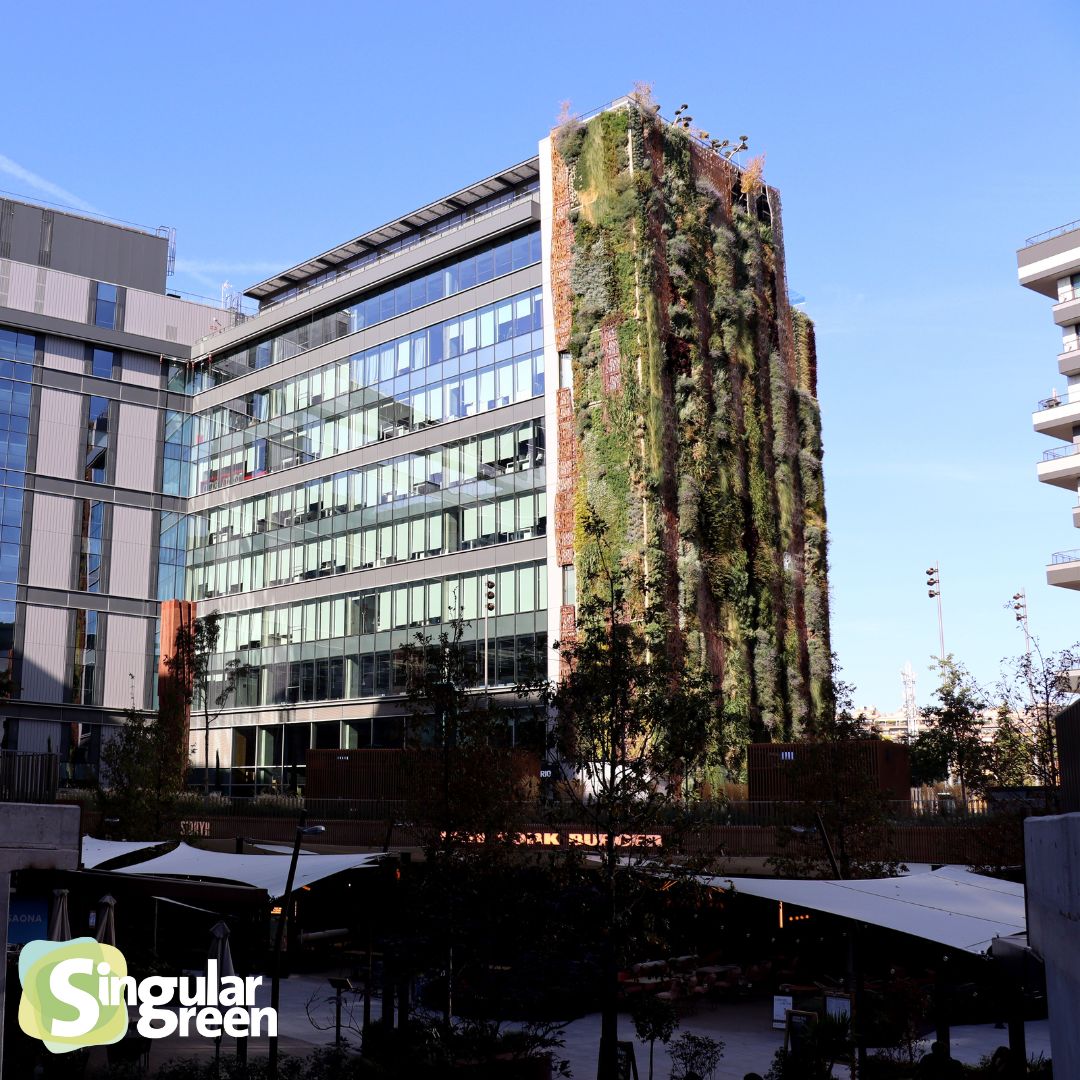

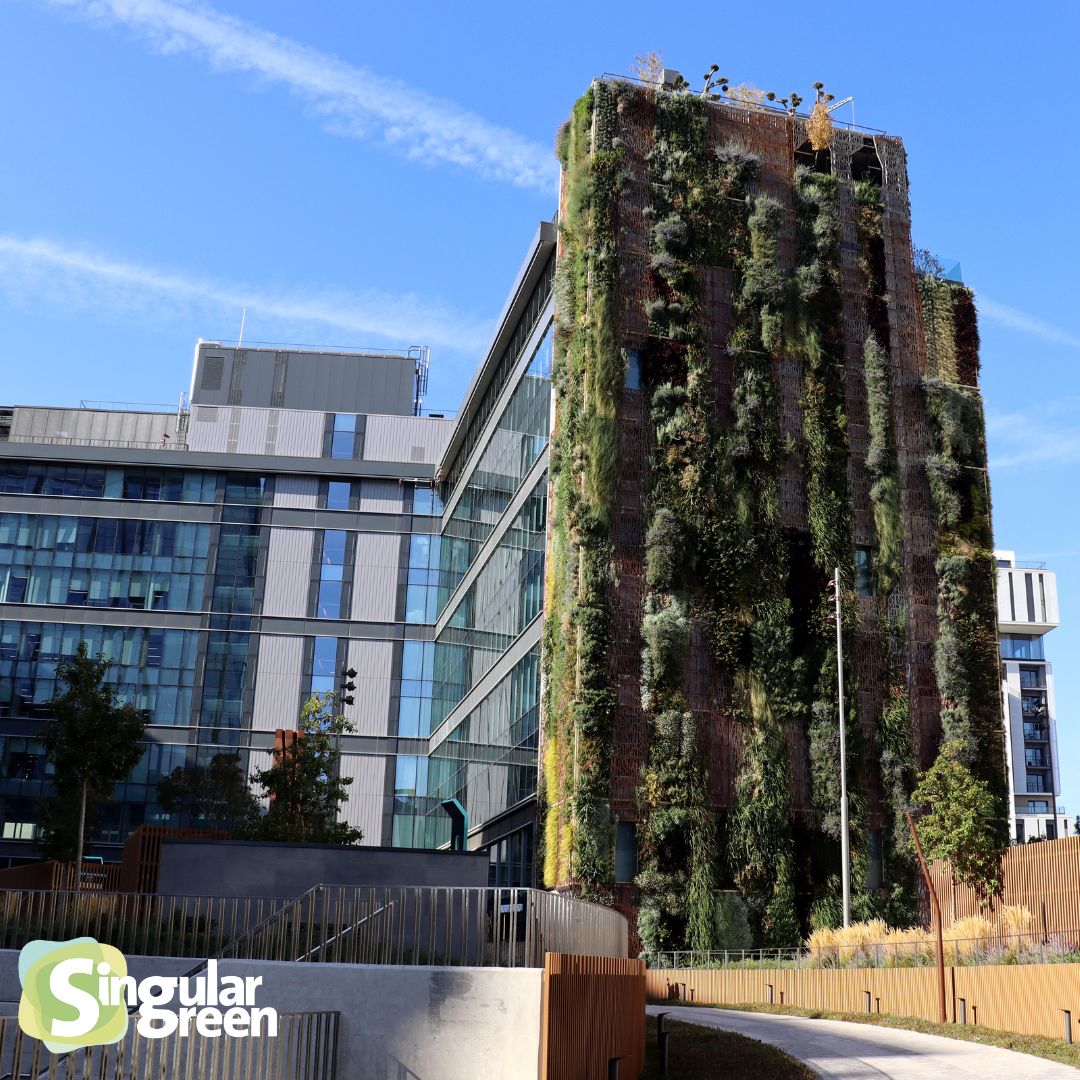

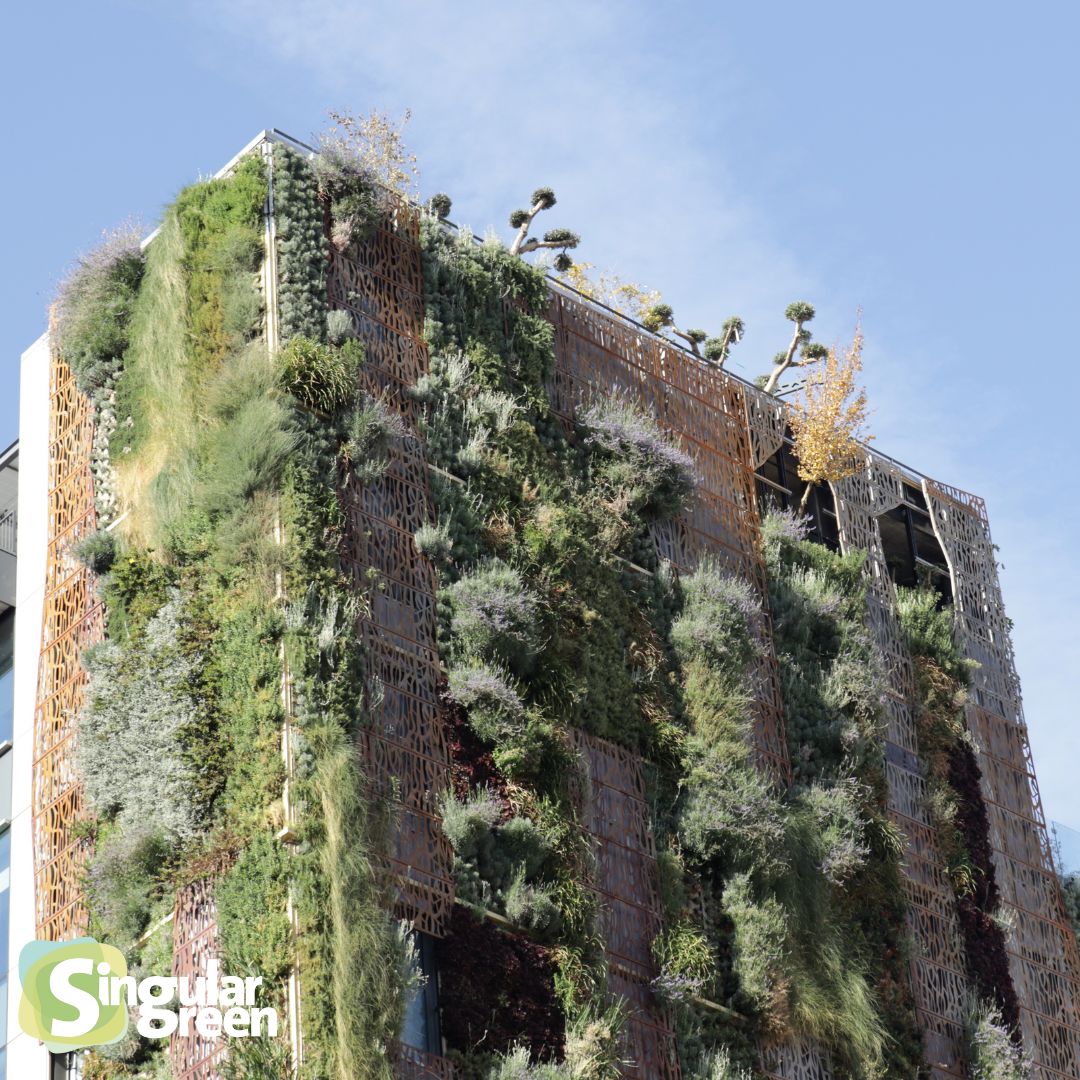

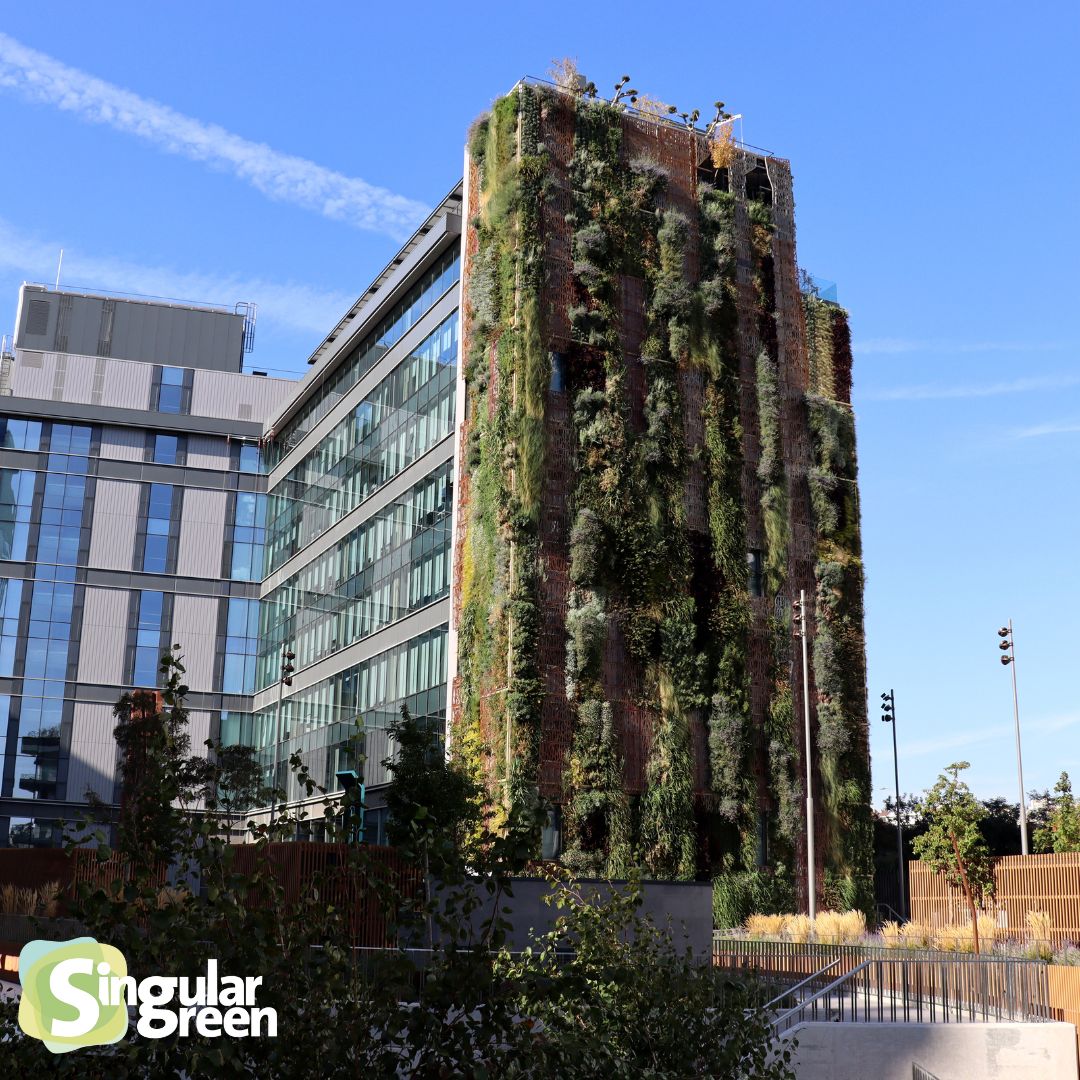

Galería del jardín vertical terminado
1 / 10
El reto: Renaturalización a escala urbana en el mayor campus terciario de Madrid
El campus MADNUM, promovido por Inmobiliaria Colonial en Méndez Álvaro, constituye uno de los mayores hitos de arquitectura corporativa y regeneración urbana de la capital. El desafío paisajístico y de ingeniería radicaba en sustituir parcialmente el acabado ciego de panel composite de la fachada del Módulo 1A para integrar un ecosistema vertical continuo de casi 1.000 m² que dialogase visualmente con la escala urbana del edificio y las zonas peatonales interiores.
La intervención requería un cumplimiento estricto de la normativa de seguridad contra incendios en edificios de gran altura (código CTE-DB-SI), la máxima calificación en certificaciones ambientales internacionales (LEED Platinum y WELL), y una garantía absoluta de ausencia de filtraciones en la envolvente estructural.
La solución: Sistema F+P con circuito cerrado y concepto biofílico
Inspirado en la textura y cromatismo de la corteza del madroño (Arbutus unedo), símbolo arbóreo de Madrid, SingularGreen proyectó y ejecutó una envolvente mixta que combina vegetación densa, chapa perforada retroiluminada y arbolado en coronación:
- Subestructura ventilada autoportante de aluminio. Sistema de fijación mecánica sobre el paramento estructural que genera una cámara de aire ventilada continua detrás de la fachada vegetal, disipando la radiación solar y mejorando el comportamiento térmico del edificio.
- Matriz mineral incombustible SG-L40. Sustrato inorgánico inerte de alta retención hídrica con clasificación de reacción al fuego B-s2;d0. Al prescindir de turbas orgánicas o tierras vegetales, se garantiza una vida útil indefinida sin compactación ni descomposición.
- Recirculación integral del agua y residuo cero. El sistema de fertirrigación funciona en circuito completamente cerrado: el drenaje sobrante se recoge en un depósito técnico inferior, se reoxigena, se reajusta su equilibrio de nutrientes minerales y se reinyecta al sistema. Este circuito reduce el consumo de agua en más de un 80% respecto a sistemas a pérdida.
- Telegestión 4G GALCON GSI. Monitoreo remoto en tiempo real de caudales, presiones y conductividad eléctrica (CE), con alertas automáticas ante cualquier variación meteorológica o hídrica.
- Paleta botánica estratificada por insolación. Selección de más de 23.000 plantas combinando porte arbustivo, rastrero y gramíneo: Lonicera, Heuchera, Carex, Vinca, Erigeron y Rosmarinus, organizadas según el asoleamiento estacional de la fachada.
Un pulmón vivo para Madrid y sus usuarios
El jardín vertical de MADNUM funciona como un filtro biofónico y bioclimático activo: reduce la temperatura superficial de la fachada hasta en 14°C durante las olas de calor del verano madrileño, fija toneladas de CO₂ y polvo en suspensión al año, y proporciona un impacto sensorial diario a los miles de trabajadores y visitantes que transitan el campus.
Ingeniería en obra
Ingeniería de montaje: Fases de ejecución en MADNUM
La ejecución sobre la fachada de Colonial requirió una exhaustiva coordinación técnica mediante plataformas de elevación motorizadas, fijación mecánica incombustible sobre paramento estructural y montaje escalonado del circuito de recirculación.
Preparación y replanteo del muro
Retirada del acabado composite y replanteo milimétrico de anclajes estructurales sobre el paramento estructural.
Replanteo y fijaciones primarias
Instalación de ménsulas de acero inoxidable con rotura de puente térmico para soportar la carga viva de la fachada vegetal.
Perfilería ventilada de aluminio
Montaje de montantes verticales de aluminio extrusionado con cámara de aire continua de 10 cm para ventilación y aislamiento.
Barrera impermeable estanca
Colocación de paneles rígidos de PVC espumado y lámina impermeable sellada que protegen al 100% la fábrica del edificio.
Paneles minerales incombustibles
Fijación mecánica de los paneles de lana mineral SG-L40 (Euroclase B-s2,d0) de alta capacidad de retención y durabilidad.
Red de fertirrigación y retorno
Canalizaciones sectorizadas con goteros autocompensantes antidrenantes y colectores inferiores de recogida para recirculación.
Inserción botánica de +23.000 plantas
Plantación manual mediante plataformas elevadoras siguiendo el patrón cromático biofílico inspirado en el madroño.
Puesta en marcha y telegestión 4G
Calibración de sondas de pH, electroconductividad (CE) y programación del programador GALCON GSI con telemetría remota.
